什么是3+2五軸CNC加工中心？
五軸加工中心，一般是說主軸上的主軸頭具備兩根軸A/C軸或者B/C軸（被常說為5軸頭），A/C軸可以聯動連續加工，一般應用于復雜的曲面加工。當然5軸頭也可以當成3+2來使用，就是把5軸頭用于定軸定角度加工，加工前B軸定位好角度，加工時擺軸B軸不能擺動，只能刀具軸向進給。
5軸聯動加工的優勢：
1）加工時無需特殊夾具，降低了夾具的成本，避免了多次裝夾，提高模具加工精度。
2）減少夾具的使用數量。
3）加工中省去許多特殊刀具，從而降低了刀具成本。
4）在加工中能增加刀具的有效切削刃長度，減小切削力，提高刀具使用壽命，降低成本。
五軸CNC加工中心參數：
|
X、Y、Z坐標行程 |
1200mm*700mm*600mm |
|
工作臺規格（長×寬） |
1360×700mm |
|
工作臺最大載重 |
1200kg |
|
主軸中心線到立柱正面導軌距離 |
775mm |
|
主軸端面至工作臺上平面距離 |
120～720mm |
|
X、Y、Z切削進給量 |
1～6000 mm/min |
|
X、Y快速進給速度 |
24m/min |
|
Z快速進給速度 |
22m/min |
|
主軸轉速范圍 |
50～8000r/min |
|
主軸錐孔 |
BT40-150mm |
|
主軸電機 |
11/15 |
|
X、Y、Z伺服電機 |
3KW |
|
工作臺T型槽（槽數×槽寬×槽距） |
5/18/140mm |
|
重復定位精度 |
±0.003mm |
|
定位精度 |
±0.005mm |
|
數控系統 |
根據客戶要求選配 |
|
使用源氣壓力 |
0.6-0.8MPa |
|
機床輪廓尺寸（L×W×H） |
3550x2450x2700mmmm |
|
機床重量 |
8600 kg |

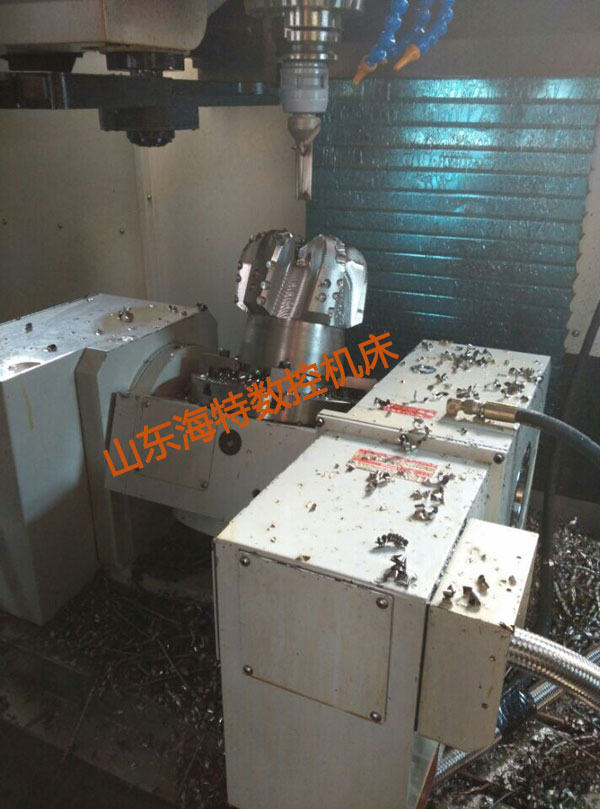

五軸轉臺技術參數：
|
五軸（A/B軸） |
CNCT-250 |
|
盤面直徑 |
250mm |
|
垂直中心高 |
225mm |
|
垂直全高 |
365mm |
|
貫穿孔徑 |
70H7 |
|
T形槽寬 |
12mm |
|
最小分割單位 |
0.001° |
|
分割精度等級 |
15″ |
|
重復精度 |
4″ |
|
五軸凈重 |
270KG |
|
五軸電機（兩套） |
|
