1.加工方案確定

　　

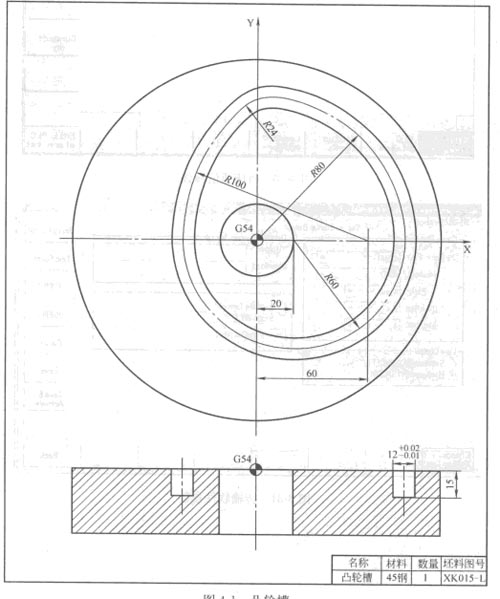

　　(1)零件分析   該圖為某平面凸輪槽,槽寬為12mm,槽深為15mm。如果使用普通機床加工,不僅效率低,而且很難保證其加工精度。使用數控加工中心進行加工可以快速地完成凸輪的加工。

　　

　　(2) 工藝步驟   該凸輪加工使用@12mm的立銑刀進行加工.在銑削加工前使用Φ10. 5mm的鉆頭鉆銑刀引入孔.引入孔位置在(X80. YO).再用Φ1.5mm平頂鉆惚孔.孔底留余量為0.5mm,鉆頭為1號刀,設置主軸轉速為500r/min.進給速度為80mm/min;平頂鉆為2號刀.設置主軸轉速為300r/min。進給速度為50mm/min;立銑11為3號銑刀,設置主軸轉速為600r/min.進給速度為120mm/min,

　　

　　(3)坐標系設置  X為凸輪的圓心;Y為凸輪的圓心;Z為凸輪的上平面,工件坐標系用G54設定。
