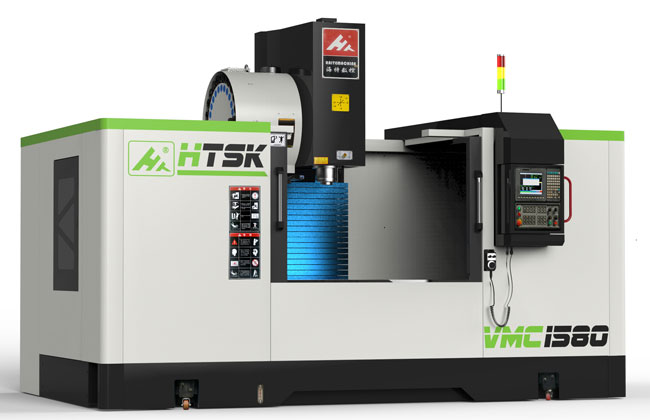

HVS1580立式加工中心

時間:2019-03-13 14:33 來源:山東海特數控機床點擊:次

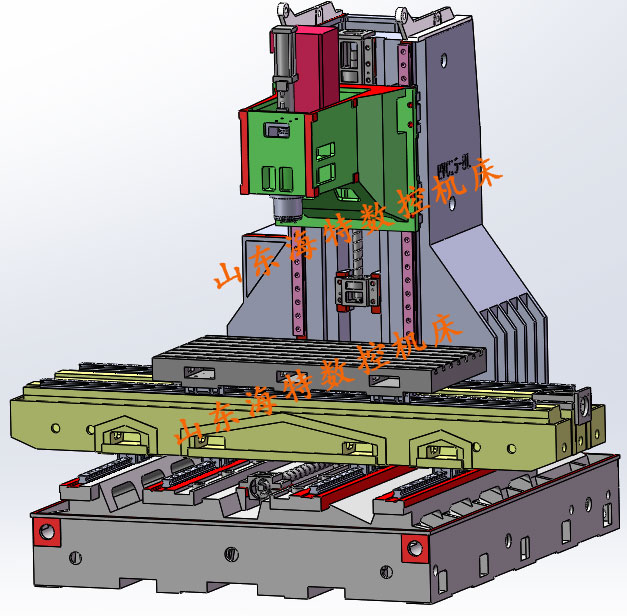

HVS1580立式加工中心結構
1.機床機體采用獨創的三維變徑設計經有限元分析，結構得到最大程度的優化。使機體即穩定可靠又能防止機體變形提高使用壽命。

2.獨創的三維變徑設計，有效解決分散機體內應力。防止機體變形。

3.復合型工作臺設計，可減少線軌滑座的固定螺栓對工作臺的精度影響。并最大限度的提高了工作臺的剛性。

4.X軸采用兩條滾柱重載強力線軌，六滑座設計，大大增加了滑座與線軌的的接觸面積。最大限度的增加了強力與高速切削時候的剛性以及減少了切削的震動。

5.Y軸采用四條滾柱重載強力線軌，八滑座設計。四條線軌的機體接觸面與絲桿軸承座的接觸面，通過高精度數控導軌磨床一次精加工定位成型，并且安裝時通過激光自準儀器的不斷的校準。解決與克服了多條線軌安裝時產生的精度不高與故障率較高的問題。

6.Z軸采用兩條滾柱重載強力線軌，四滑座設計，滑座的大小與寬度加大設計，有效增加的線軌與滑座的接觸面積。Z軸的立柱采用“寶塔型堆積式”結構，可吸收環節重切削與高速切削的時候的沖擊力。防止震動提供剛性。特別突出剛性攻絲與鏜孔的優越性。

7.預配型鎖緊螺母設計。滾珠絲桿兩端鎖緊螺母為預配結構，保證鎖緊螺母與端面的面接觸。減少絲桿熱膨脹帶來的精度變化。

8.采用我們獨創的主動式潤滑系統，由數控系統直接控制油泵出油，真正做到了按需注油，并且可以感知機床油路所產生的問題及時為客戶產生預警防止機床損壞，提高機床的使用壽命。

HVS1580立式加工中心參數
