數控加工中心G15/G16極坐標指令解釋

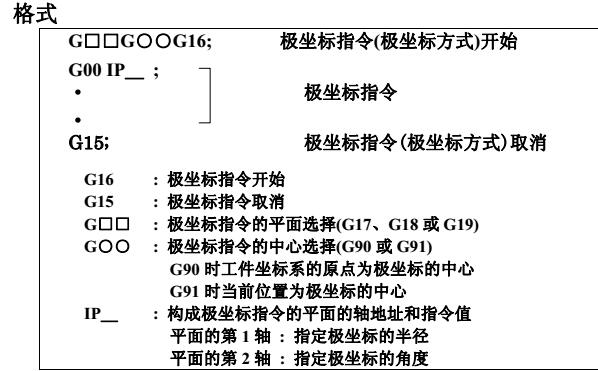

可以在半徑和角度的極坐標上輸入終點坐標值。
可以在半徑和角度的極坐標上輸入終點坐標值。
從指定極坐標指令的平面的*軸的﹢方向，沿逆時針方向的角度為正，沿順時針方向的角度為負。
此外，在絕對指令/增量指令(G90、G91)下都可以指定半徑和角度。

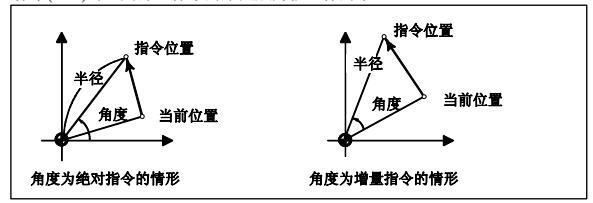

·將工件坐標系的原點設為極坐標的中心時
以絕對值指定半徑值。
工件坐標系的原點成為極坐標的中心。
但是，在使用局部坐標系(G52)時，局部坐標系的原點成為極坐標的中心。
·將當前位置設為極坐標的中心時
以增量值指定半徑值。
當前位置被設為極坐標的中心。

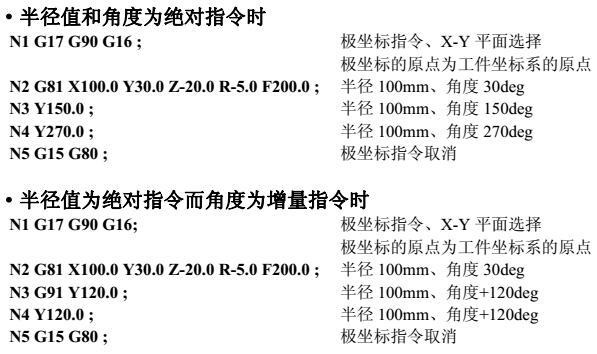

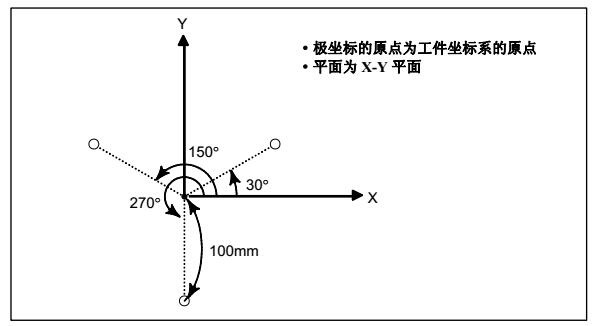

舉例
舉例
限制
極坐標方式下半徑指令
在極坐標方式下.用R指令來指定圓弧插補、螺旋插補(G02、G03)的半徑。
在極坐標方式下不會被視為極坐標指令的軸指令
有關伴有如下指令的軸指令.不會被視為極坐標指令。
暫停(G04)
可編程數據物入(G10)
局部坐標系設定(G52)
工件坐標系變*((G92)
機械坐標系的選擇(G53)
存儲行程檢側（G22)
坐標旋轉(G68)
比例縮放(G51)
任意角度的倒角/拐角R
在極坐標方式下，不能指定任意角度的倒角，拐角R.
