數控龍門加工中心屬于大型機床，是為加工大零件而設計的大型機床，主要加工重工業行業，如飛機、汽車、船舶等大型復雜形狀的工件。總之，龍門加工中心是為加工大型復雜零件而設計的大型機床，適用于各行業，特別是大型零件行業。
數控龍門加工中心的龍門架由兩個柱、梁、鞍座等部件構成，龍門加工中心由龍門架構成固定梁式、可動梁式和可動柱龍門加工中心。頂梁龍門加工中心橫梁固定，工作臺移動；移動梁龍門加工中心的橫梁上下移動，工作臺前后移動。移動立柱龍門加工中心工作臺固定，龍門移動。
3米數控龍門加工中心參數
|
項目名稱 |
單位 |
HLC3016 |
HLC3020 |
HLC3024 |
|
X Y Z軸行程 |
mm |
3000*1800*900 |
3000*2200*1000 |
3000*2600*1000 |
|
兩立柱之間最大寬度 |
mm |
1600 |
2000 |
2400 |
|
主軸端面到工件臺距離 |
mm |
150-1050 |
150-1150 |
150-1150 |
|
Z軸切削速度 |
mm/min |
0-5000 |
0-5000 |
0-5000 |
|
工件臺規格（長×寬） |
mm |
3200×1200 |
3200×1600 |
3200×2000 |
|
最大載重 |
kg |
8000 |
10000 |
10000 |
|
T型槽（槽數×槽寬×槽距） |
mm |
7×22×170 |
7×22×200 |
9×22×200 |
|
快速位移X/Y/Z |
m/min |
16/16/12 |
16/16/12 |
16/16/12 |
|
主軸轉速范圍 |
r/min |
50-6000 |
50-6000 |
50-6000 |
|
主軸錐孔 |
type |
BT50-150 |
BT50-150 |
BT50-150 |
|
圓盤式/鏈式刀庫（數控銑不含刀庫） |
|
BT50-24T/32T |
BT50-24T/32T |
BT50-24T/32T |
|
主軸伺服電機 |
kw |
15/18.5 |
15/18.5 |
15/18.5 |
|
X、Y、Z軸伺服電機 |
KW |
bis30/3000/bis40/3000 |
bis40/3000 |
bis40/3000 |
|
操作系統 |
|
FANUC/西門子/三菱/新代 |
|
定位精度 |
mm |
500/±0.02 |
500/±0.02 |
500/±0.02 |
|
重復定位精度 |
mm |
500/±0.008 |
500/±0.008 |
500/±0.008 |
|
氣源壓力 |
MPa |
0.8 |
0.8 |
0.8 |
|
電器容量 |
kW |
36 |
36 |
36 |
|
機床輪廓尺寸（LxWxH) |
mm |
11000*4800*5000 |
11000*5500*5900 |
11000*5800*6000 |
|
機床重量（約） |
T |
32 |
35 |
38 |

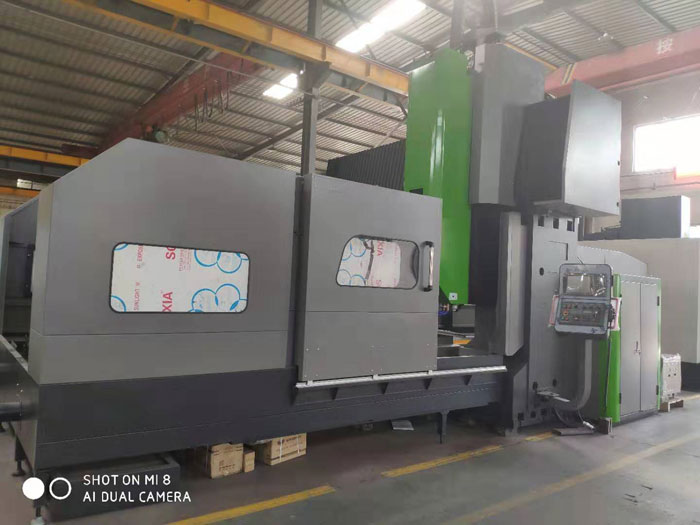

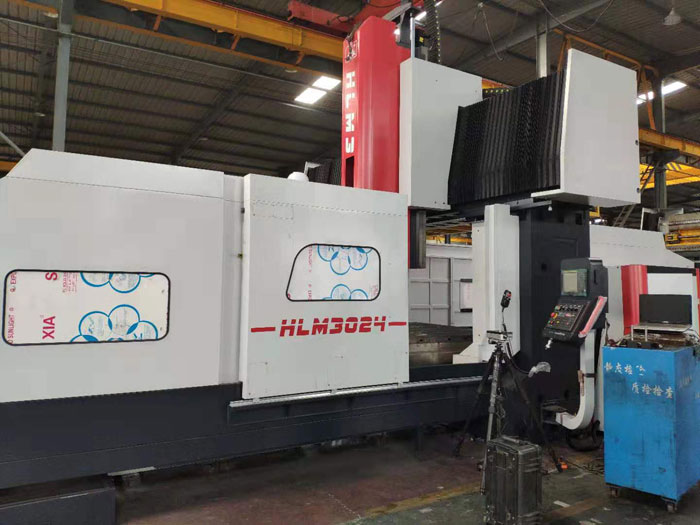

3米龍門加工中心實物拍照（防護顏色客戶可選擇）
數控龍門加工中心操作注意事項
一、開機前準備
1.作業人員必須嚴格按照操作手冊進行作業，作業前根據檢查表進行檢查。
2.作業人員必須嚴格按照潤滑要求進行供油潤滑，使其達到“三定”(定時、定量、定質)。
3.設備啟動前，應對設備進行檢查，確認無異常后方可通電。
二、啟動機床
1.機床動力傳動啟動后，檢查各裝置的風扇運轉是否正常。啟動的電機和泵是否正常運行，無異常聲音。
2.確認沒有異常后，作業者手動使各軸低速移動，觀察移動方向的顯示是否正常，傳動系統和各馬達是否有異常聲音。回到基準點預熱后再加工。
3.在加工工件的過程中，如果需要手動測量工件，必須按進給鎖定按鈕停止測量。
4.作業者在操作流程中如需刀補，則需仔細認真，不可以將方位補反或按錯小數位。
5.在裝卸工件時，必須輕拿輕放，不得以重物敲擊機床，嚴禁野蠻操作。
6.在機床運行過程中，嚴禁操作者離開機床操作位置；如需離開，則需停機。
7.操作者不得擅自更改機床參數。
8.各濾清器及濾網要定時清理。
9.在工作過程中操作者要注意設備有無異常動作或聲音，如有異常要及時停機，找維修人員進行處理。
三、生產完成后的注意事項：
1.各導軌面、工作臺下面、各開關附近不能有大量鐵屑，要保持清潔。
2.不要振動、數控系統及其電路，不準隨意碰動電氣柜中的線路，以防觸電及對設備造成不必要的影響。
3.工作完畢要清除鐵屑臟物，保持機床清潔，切斷電源；作好交接班記錄。
四、維修事項：
1.在設備使用前發現設備不能正常使用，找專業維修人員進行維修。
2.在設備使用過程中，出現設備故障，須立即找專業維修人員進行維修，嚴禁非專業維修人員維修，以防造成事故。
