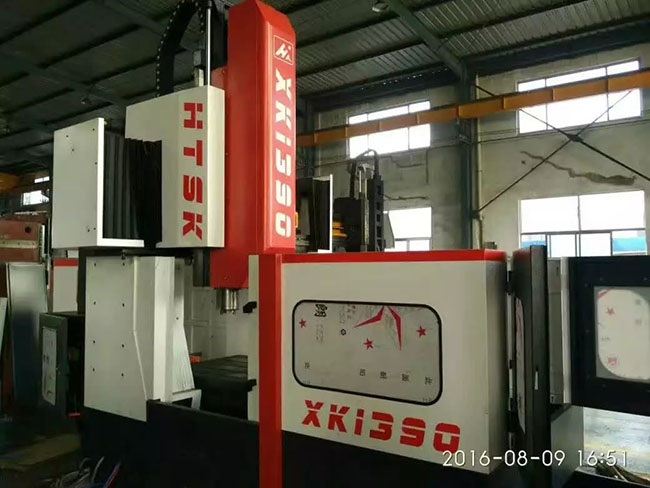

1390小型龍門加工中心該機床是山東海特數控機床有限公司生產的完整全新設備，具有高剛性的結構設計、可靠的精度穩定性及保持性、完整的配套，部件設計采用模塊化，標準化程度高，具有良好的互換性，穩定的質量，機床設計先進、性能可靠、操作簡便、維修方便。同時該機床是我公司引進并消化吸收歐洲先進的設計與工藝技術，整機具有高剛性的框架結構設計，因此不僅具有強力切削的能力，同時又能滿足高精密零件的加工。 1390小型龍門加工中心主要結構
該機床為單立柱固定,工作臺移動結構。主要由床身、立柱、橫梁、橫向滑臺、工作臺、主軸、絲桿、潤滑系統、冷卻系統、數控操作面板以及電控系統等部件組成
1.主要部件采用有限元分析進行優化，主要鑄鐵采用高強度鑄鐵金相組織穩定，經過時效、噴砂、回火等工藝確保機床長期使用精度的穩定性。
2.龍門式跨式結構，結構為三維變徑優化處理，減輕了機床強力切削時的震動、使機床剛性提高。
橫梁采用梯形式設計，剛性強結構好適合強力切削 。
3.高速高剛性主軸單元結合伺服主軸電機；X/Y/Z采用大扭矩伺服電機。
4.X/Y/Z采用臺灣高精度高強度滾珠絲杠配合日本NSK滾珠絲杠專用對子軸承與高精密進口鎖緊。
5.X/Y導軌采用線軌道設計采用臺灣上銀滾柱線軌，Z軸為硬軌，固定面采用超高頻淬火工藝處理經過精密磨削；滑動面采用高強度耐磨材塑帶鑲貼處理。

標準配置
臺灣新代系統  臺灣絲杠
日本NSK軸承 臺灣增壓缸 臺灣鎖緊螺母等
選配系統部件
日本發那科系統
可根據客戶要求專業設計開發數控設備及加工中心

1390小型龍門加工中心技術參數：

1390	規   格
工作臺規格（長×寬）	1400mm*900mm
工作臺*大載重	1200 kg
X坐標行程	1300 mm
Y坐標行程	800 mm
Z坐標行程	700mm
兩立柱之間*大寬度	1000 mm
主軸端面到工作臺距離	150mm-950mm
X、Y、Z切削速度	1～6000 mm/min
X、Y、Z快速進給速度	24/.24/14 m/min
主軸轉速范圍	50～4000 r/min
主軸錐孔	BT50-150mm（同步帶連接）
工作臺T型槽（槽數×槽寬×槽距）	55×22×170mm
定位精度	500/+0.008mm
重復定位精度	500/+0.006 mm
Z向配重	氮氣平衡系統
數控系統	日本發那科
氣源壓力	0.5-0.8 MPa
機床輪廓尺寸  約 （L×W×H）	4800mm*2700mm*3800mm
機床重量(約)	18T
