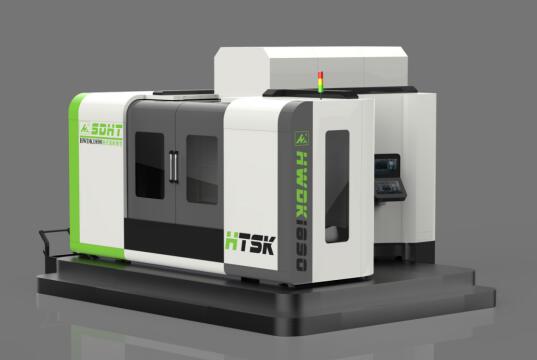

1890臥式數控銑床結構
1.采用倒“T"結構。為正規的強化型臥式加工中心結構，立柱為動柱結構前后滑動，工作臺為左右滑動。本結構具有精度高、剛性強、壽命長的優點機床，特別適合鏜孔與高精度鏜孔使用，也適合于端面的強力加工與模具的曲面加工。
2.機體采用獨創的三維變徑結構設計，經有限元分析，使機體結構得到*大程度的優化，確保機體穩定可靠，又能防止機體變形，從而提高機床使用壽命。
3.倒“T"結構的底座，采用蜂窩交錯式加強筋，我們提高的底座的整體重量，增加的底座的剛性與強度，使之重心整體貼近于地面，有效的防止了在機床在重型強力切削的時候，切削力對機床所產生的震動。從而保證了機床所加工產品的強力切削與產品精度、光潔度。
4.X,Z導軌一體化整合設計，使X,Z軸的直線導軌全部整合到機體底座上，來保證機床的穩定性與剛性。
5.立柱采用錐形消邊設計，底寬上小的設計增加了機床的穩定性，又避免了長刀桿在加工的時候產生震動，影響精度與光潔度。
6.滾珠絲杠為中空恒溫型，配有空調式恒溫冷卻系統，*大降低絲桿因熱變形所造成的精度誤差，從而大大提高了機床精度。
7.全封閉式外防護設計，由刀庫倉、工件倉與操作倉構成。三倉獨立設計互不干擾從而保證操作者與機床的安全。
8.采用我們獨創的主動式潤滑系統，由數控系統直接控制油泵出油，真正做到了按需注油，并且可以感知機床油路所產生的問題及時為客戶產生預警防止機床損壞。
1890臥式數控銑床參數
|
名 稱 |
規 格 |
|
工作臺規格 |
1800x900 |
|
X坐標行程 |
1800 mm |
|
Y坐標行程 |
900mm |
|
Z坐標行程 |
900mm |
|
主軸中心線到工作臺面距離 |
0~900mm |
|
主軸鼻端至工作臺中心距離 |
250-1150 mm |
|
X、Y、Z切削進給量 |
1～5000 mm/min |
|
X、Y快速進給速度 |
15m/min |
|
Z快速進給速度 |
12m/min |
|
主軸轉速范圍 |
50～8000 r/min |
|
主軸錐孔 |
BT50-150mm |
|
數控系統日本FANUC |
OI-MF |
|
主軸電機 |
18.5/15KW |
|
Z伺服電機 |
36NM/2000轉 |
|
X伺服電機 |
36NM/2000轉 |
|
Y伺服電機 |
36NM/2000轉 含抱閘 |
|
重復定位精度 |
300mm/+ 0.005mm |
|
定位精度 |
300mm/+ 0.0075mm |
|
使用源氣壓力 |
0.6-0.8 MPa |
|
機床輪廓尺寸（L×W×H） |
3800x2600x2800mm |
|
機床重量 |
20000 kg |
